抗腐蚀精密电阻器（PR系列）选型需分别核对阻值、初始精度、温度系数与稳定性，排阻还应区分绝对误差与匹配误差。
0402 / 0603 / 0805 / 1206 / 2010 / 2512
抗腐蚀薄膜精密贴片电阻器 - PR 系列 文件下载

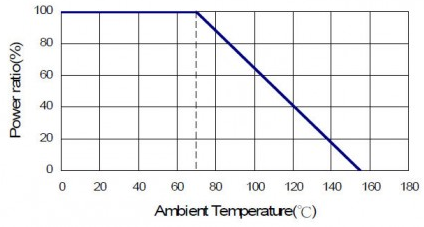

降额曲线

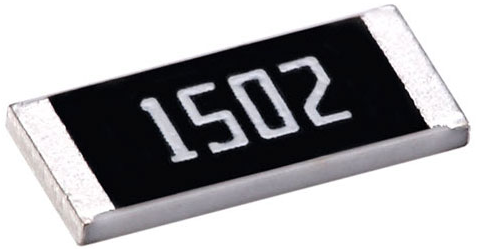

薄膜钝化镍铬精密电阻器，尺寸从 0402 到 2512，严格公差 0.1% 低 TCR 15ppm-50 ppm，1-1.5Mohm 电阻范围适用于关键环境设计。现在，越来越多的设计要求在飞机、军事或关键设备中使用高度可靠的精密电阻器，这些设备对湿度和酸敏感。NiCr 电阻器的缺点是耐湿和耐酸能力较低。为了克服这个缺点，在NiCr上额外钝化以承受湿气和酸的薄膜电阻器，可以通过非常严格的测试条件。PR 系列，TaN 电阻器的替代品，交货速度非常快且具有竞争力的成本。
特征
-
长期寿命稳定性并证明了抗腐蚀声明。
-
特殊钝化镍铬薄膜，用于抗酸和防潮。
-
低至 ±0.1% 的严格公差。
-
低至 ±15 PPM/°C 的极低 TCR。
-
宽电阻范围10ohm ~ 1.5Mega ohm。
应用
-
高端电脑
-
工业设备
-
自动设备控制器
-
医疗器材
-
电信设备
-
高端多媒体电子
-
户外电子应用

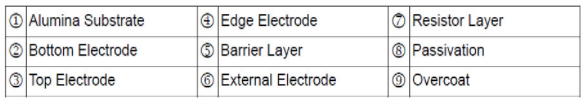

建造

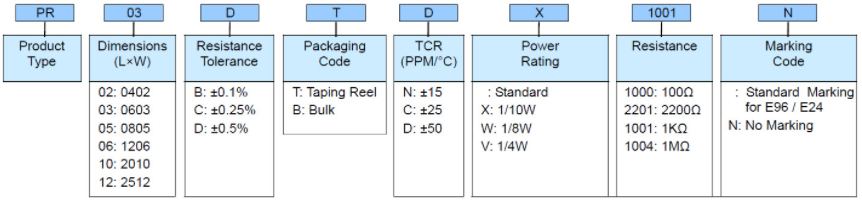

零件编号
标准电气规格
| 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 阻力范围 | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ||||||
| PR02 (0402) | 1/16W | -55 ~ +155°C | 25V | 50V | 49.9Ω - 12KΩ | ±15 | ||
| 24.9Ω - 24.9KΩ | ±25 ±50 | |||||||
| PR03 (0603) | 1/16W | -55 ~ +155°C | 50V | 100V | 24.9Ω - 332KΩ | ±15 ±25 ±50 | ||
| PR05 (0805) | 1/10W | -55 ~ +155°C | 100V | 200V | 10Ω – 1MΩ | ±15 ±25 ±50 | ||
| PR06 (1206) | 1/8W | -55 ~ +155°C | 150V | 300V | 10Ω – 1MΩ | ±15 ±25 ±50 | ||
| PR10 (2010) | 1/4W | -55 ~ +155°C | 150V | 300V | 24.9Ω - 1MΩ | ±15 | ||
| 10Ω – 1.5MΩ | ±25 ±50 | |||||||
| PR12 (2512) | 1/2W | -55 ~ +155°C | 150V | 300V | 24.9Ω - 1MΩ | ±15 | ||
| 10Ω – 1.5MΩ | ±25 ±50 | |||||||
