按光颉viking共模滤波器（CM系列）的具体系列、完整型号及应用条件查找产品资料，结合电气规格、尺寸和安装要求逐项确认。
0805 / 1206
芯片共模扼流圈 - CM 系列 文件下载

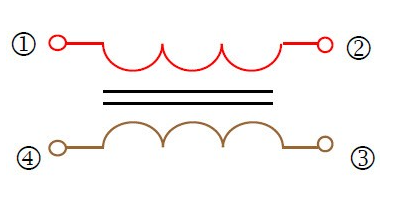

等效电路
片式共模滤波器是带有铁氧体磁芯和两种线型绕线的小型片式电感器。噪声抑制效率高 噪声带共模阻抗高，信号带差模阻抗低，差模阻抗低，耦合系数高。高速信号几乎没有失真。尤其适用于任何电子设备的 EMI 辐射噪声抑制。
特征
-
带有铁氧体磁芯和两种线型绕线的小型片式电感器。
-
噪声抑制效率高 噪声带共模阻抗高，信号带差模阻抗低。
-
低差模阻抗，高耦合系数。高速信号几乎没有失真。
-
工作温度 -40°C~85°C。
应用
-
任何电子设备的 EMI 辐射噪声抑制
-

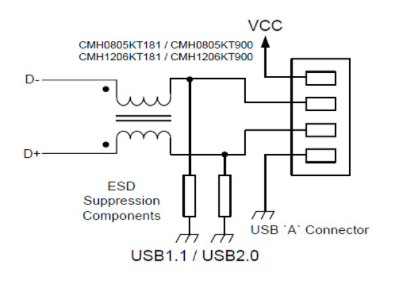

个人电脑和外围设备的 USB 线
-

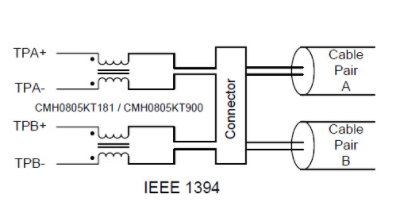

用于个人计算机、DVC、STB 的 IEEE 1394 线
-
液晶面板。低压差分信号 (LVDS)

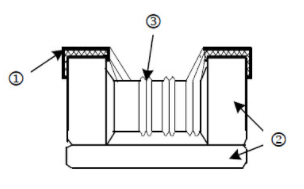

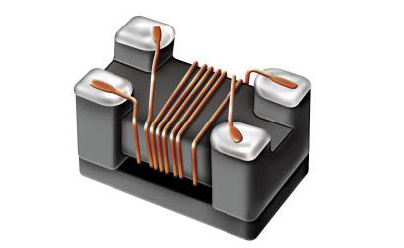

建造

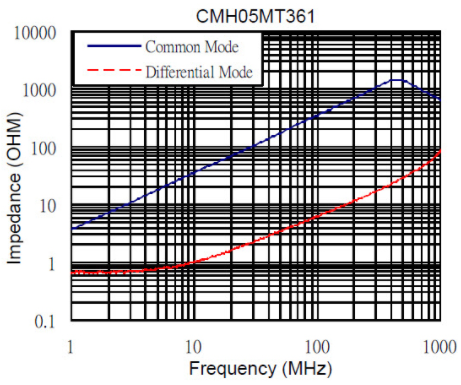

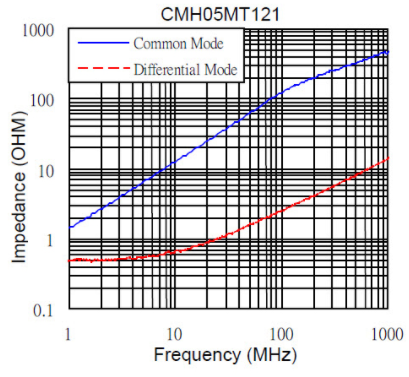

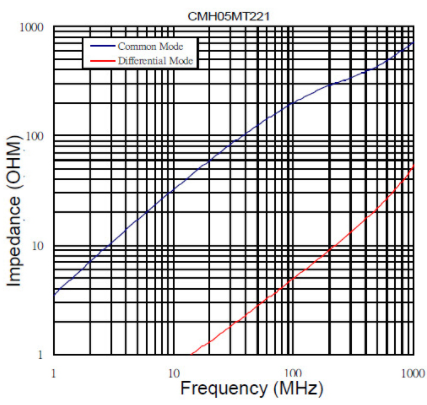

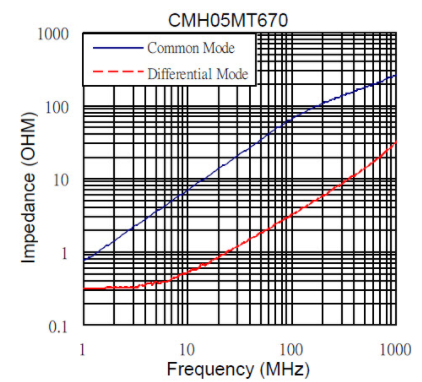

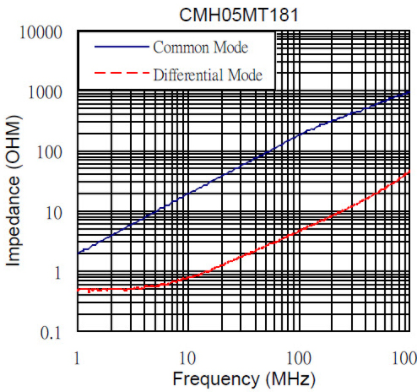

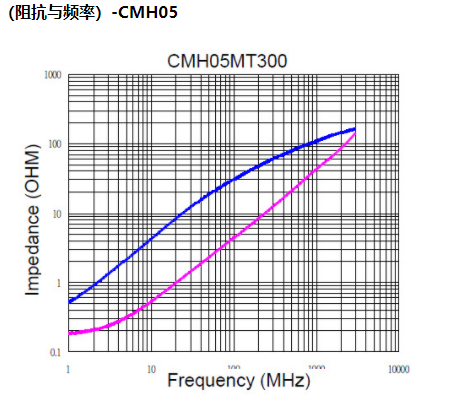

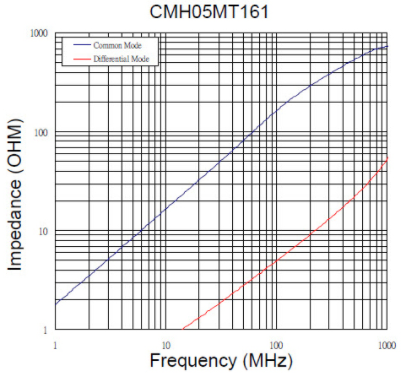

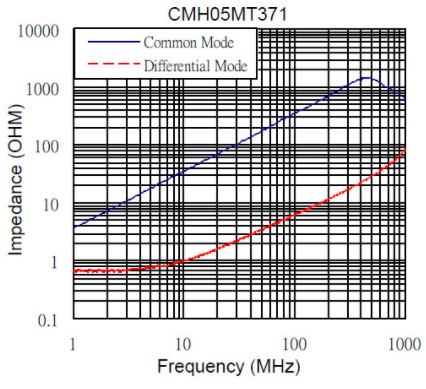

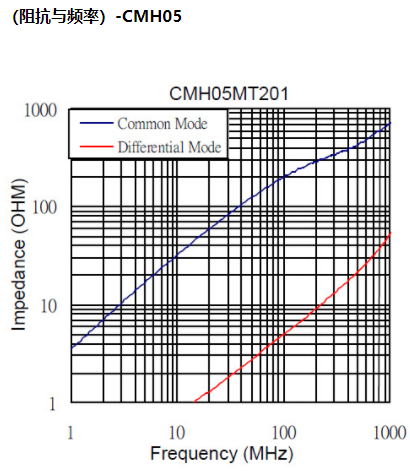

特征

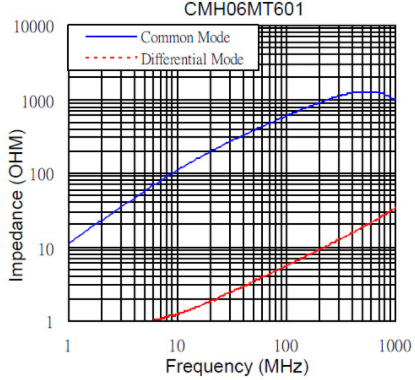

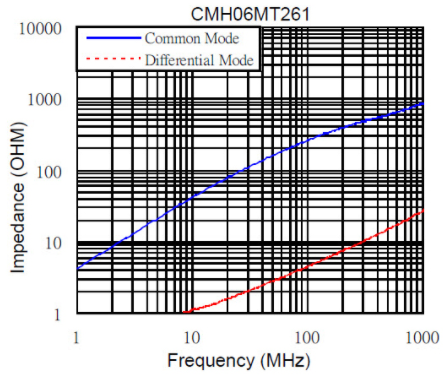

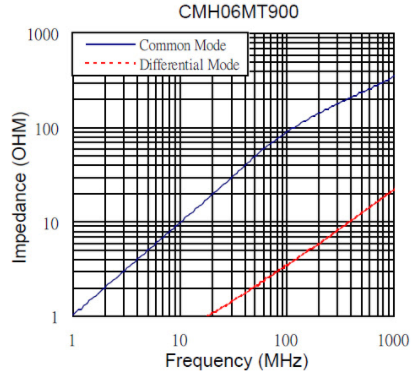

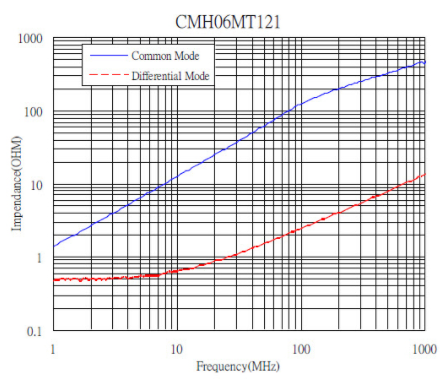

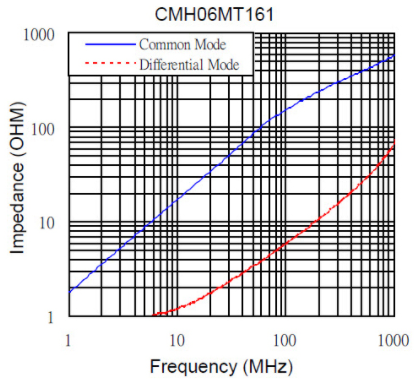

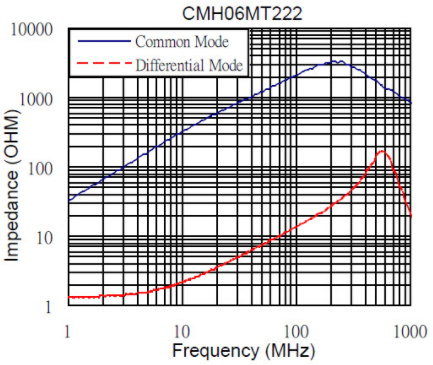

（阻抗与频率）-CMH06

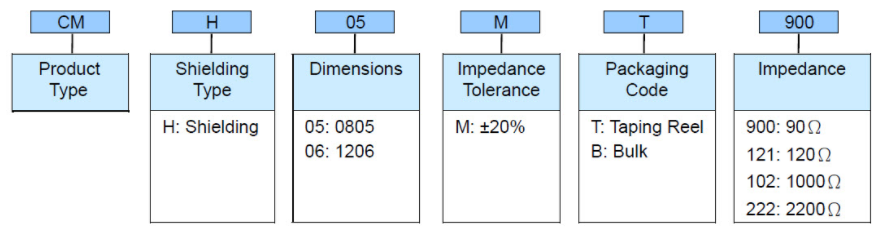

零件编号
标准电气规格
CMH05 / Standard Type
|
Impedance (Ω) |
Tolerance |
Test Condition (MHz) |
DCR (Ω) max. |
IDC (mA) max. |
Rated Voltage Vdc (V) |
Withstanding Voltage Vdc (V) |
Insulation Resistance (MΩ) min. |
|---|---|---|---|---|---|---|---|
| 30 | ±20% | 100 | 0.20 | 450 | 50 | 125 | 10 |
| 67 | ±20% | 100 | 0.25 | 400 | 50 | 125 | 10 |
| 90 | ±20% | 100 | 0.35 | 330 | 50 | 125 | 10 |
| 120 | ±20% | 100 | 0.30 | 370 | 50 | 125 | 10 |
| 160 | ±20% | 100 | 0.35 | 330 | 50 | 125 | 10 |
| 180 | ±20% | 100 | 0.35 | 330 | 50 | 125 | 10 |
| 200 | ±20% | 100 | 0.35 | 330 | 50 | 125 | 10 |
| 220 | ±20% | 100 | 0.35 | 330 | 50 | 125 | 10 |
| 260 | ±20% | 100 | 0.40 | 300 | 50 | 125 | 10 |
| 360 | ±20% | 100 | 0.40 | 280 | 50 | 125 | 10 |
| 370 | ±20% | 100 | 0.40 | 280 | 50 | 125 | 10 |
CMH06 / Standard Type
|
Impedance (Ω) |
Tolerance |
Test Condition (MHz) |
DCR (Ω) max. |
IDC (mA) max. |
Rated Voltage Vdc (V) |
Withstanding Voltage Vdc (V) |
Insulation Resistance (MΩ) min. |
|---|---|---|---|---|---|---|---|
| 90 | ±20% | 100 | 0.30 | 370 | 50 | 125 | 10 |
| 120 | ±20% | 100 | 0.30 | 370 | 50 | 125 | 10 |
| 160 | ±20% | 100 | 0.40 | 340 | 50 | 125 | 10 |
| 260 | ±20% | 100 | 0.50 | 310 | 50 | 125 | 10 |
| 600 | ±20% | 100 | 0.80 | 260 | 50 | 125 | 10 |
| 1000 | ±20% | 100 | 1.00 | 230 | 50 | 125 | 10 |
| 2200 | ±20% | 100 | 1.20 | 200 | 50 | 125 | 10 |
☑ All specifications are subject to change without notice.
