汽车级宽端子贴片电阻（CRW..A系列）需按具体系列和型号核对温度、负荷、耐环境及应用要求，品牌或类别名称不代表所有型号均符合相同认证。
0508 / 0612 / 1020 / 1225
汽车级贴片电阻（宽端子）- CRW..A系列
降额曲线
汽车用厚膜宽端子电阻，0508~1225，1ohm~1Mohm。采用高抗硫化内电极材料和特殊的端接结构，以增加抗硫化强度。硫化发生在电阻器中，内部电极为银。硫酸盐环境包括在温泉或火山附近的含硫气体或通过燃烧原料产生的含硫气体，即使是空气污染的室外设备也可能受到影响。通过该反应产生的硫化银会影响电导率，因此电阻器会断开连接。
Viking 的抗硫化电阻器是防止您的电子设备在高硫环境中受损的理想选择。
范围
-
本规范适用于各种尺寸的以钌基为材料的矩形固定片式电阻器。
特征
-
AEC-Q200 合规性
-

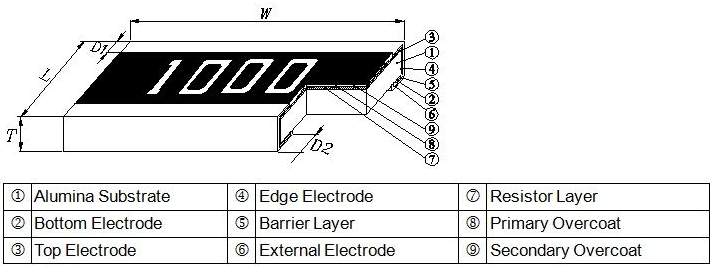

高度可靠的多层电极结构
-
兼容所有焊接工艺
-
100% CCD 检测
应用
-
汽车行业
-
电信设备
-
收音机和录音机、电视调谐器
-
数码相机、手表、袖珍计算器
-
计算机、仪器
-
医疗器材
建造
零件编号
标准电气规格
| 项目 类型 | 额定功率 70°C 跳线额定电流 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 阻力范围 | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|---|---|
| ± 0.5% | ± 1% | ± 5% | ||||||
| AS01 (0201) | 1/20W | -55 ~ +125°C | 25V | 50V | —— | 1Ω - 10MΩ | ± 200 | |
| 跳线：1A | —— | 0Ω (<50mΩ) | —— | |||||
| AS02 (0402) | 1/16W | -55 ~ +155°C | 50V | 100V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | ||
| 跳线：1A | 0Ω (<50mΩ) | —— | ||||||
| AS03 (0603) | 1/10W | 50V | 100V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |||
| 跳线：1A | 0Ω (<50mΩ) | —— | ||||||
| AS05 (0805) | 1/8W | 150V | 300V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |||
| 跳线：2A | 0Ω (<50mΩ) | —— | ||||||
| AS06 (1206) | 1/4W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |||
| 跳线：2A | 0Ω (<50mΩ) | —— | ||||||
| AS10 (1210) | 1/3W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |||
| 跳线：2.5A | 0Ω (<50mΩ) | —— | ||||||
| AS0A (2010) | 3/4W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |||
| 跳线：3.5A | 0Ω (<50mΩ) | —— | ||||||
| AS12 (2512) | 1W | 250V | 500V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |||
| 跳线：4A | 0Ω (<50mΩ) | —— | ||||||
工作电压 = √(P x R) 或最大。上面列出的工作电压，以较低者为准。
过载电压 = 2.5 x √(P x R) 或最大。上面列出的过载电压，以较低者为准。
■ Viking 能够根据客户的要求制造可选规格。
