汽车级金属膜精密MELF电阻器（CSRA系列）选型需分别核对阻值、初始精度、温度系数与稳定性，排阻还应区分绝对误差与匹配误差。
0102 / 0204 / 0207
汽车级金属膜精密MELF电阻器 - CSRA系列 文件下载

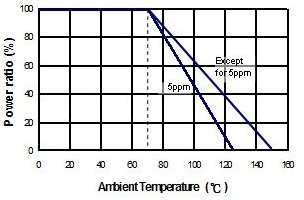

降额曲线
MELF 为圆柱形，带有金属电极无引线面电阻器。焊盘图案尺寸与 SMD 贴片电阻器相同。
它是通过在高级陶瓷体上沉积均匀的 NiCr 薄膜来制造的。高质量的 MELF 电阻器提供出色的电气和环境稳定性，在整个使用寿命、偏湿度和短时间过载测试中表现出卓越的稳定性。
交货期短，成本控制有效，价格有竞争力
特征
-
AEC-Q200 合规性。
-
薄膜技术。
-
出色的整体稳定性。
-
Ni 阻挡层上的 Sn 端接。
-
严格的公差低至 ± 0.1%。
-
极低的 TCR 低至 ± 5 PPM/°C。
-
高达 1 瓦的高额定功率。
-
SMD 启用结构。
-
无铅且符合 RoHS。
应用
-
汽车。
-
工业的。
-
电信。
-
医疗器材。
-
测量/测试设备。

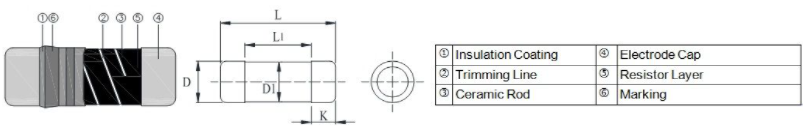

建造
技术规格
| 描述 | CSRA0102 | CSRA0204 | CSRA0207 | ||||
|---|---|---|---|---|---|---|---|
| 阻力范围 | 1Ω - 1MΩ；0Ω | 0.1Ω - 3.4MΩ；0Ω | 0.1Ω - 3.4MΩ；0Ω | ||||
| 电阻容差 | ± 5%；± 1%；± 0.5%；± 0.25%；± 0.1% | ||||||
| 温度系数 | ± 100ppm/°C；± 50ppm/°C； ± 25ppm/°C；± 15ppm/°C | ± 100ppm/°C；± 50ppm/°C；± 25ppm/°C； ± 15ppm/°C；± 10ppm/°C ± 5ppm/°C | |||||
| 操作模式 | 标准 | 大功率 | 标准 | 大功率 | 标准 | 大功率 | |
| 额定功率 P70 | 1/5W | 0.3W | 1/4W | 2/5W | 1/2W | 1W | |
| 工作电压 Umax。 | 200V | 200V | 200V | 200V | 300V | 350V | |
| 工作温度范围 | -55°C ~ 155°C | ||||||
| 最大限度。电阻范围内 P70 处的电阻变化，ΔR/R 最大值，1000 小时后 | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% | ||||
零件编号
标准电气规格
| 项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 阻力范围 | TCR (PPM/°C) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ± 0.1% | ± 0.25% | ± 0.5% | ± 1% | ± 5% | |||||||||
| 0102 | 1/8W | -55 ~ +155°C | 150V | 300V | 100Ω - 56KΩ | —— | ± 15 | ||||||
| 100Ω - 82KΩ | 49.9Ω- 200KΩ | 49.9Ω - 390KΩ | —— | ± 25 | |||||||||
| —— | 8.2Ω - 1MΩ | ± 50 | |||||||||||
| —— | 40Ω - 1MΩ | ± 100 | |||||||||||
| 跳线：2A | 0Ω (<15mΩ) | —— | |||||||||||
| 0204 | 1/4W | -55 ~ +155°C | 200V | 400V | 49.9Ω - 20KΩ | ± 10 | |||||||
| 10Ω - 300KΩ | ± 15 | ||||||||||||
| 10Ω - 1MΩ | 10Ω - 3.4MΩ | 4.02Ω - 3.4MΩ | ± 25 | ||||||||||
| 10Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 3.4MΩ | 0.2Ω - 3.4MΩ | ± 50 | |||||||||
| —— | 0.1Ω-1MΩ | ± 100 | |||||||||||
| 跳线：3A | 0Ω (<15mΩ) | —— | |||||||||||
| 0207 | 1/2W | -55 ~ +155°C | 300V | 600V | 49.9Ω - 20KΩ | ± 10 | |||||||
| 10Ω - 300KΩ | ± 15 | ||||||||||||
| 10Ω - 1MΩ | 10Ω - 3.4MΩ | 4.02Ω - 3.4MΩ | ± 25 | ||||||||||
| 10Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 3.4MΩ | 0.2Ω - 3.4MΩ | ± 50 | |||||||||
| —— | 0.1Ω - 1MΩ | ± 100 | |||||||||||
| 跳线：5A | 0Ω (<15mΩ) | —— | |||||||||||
