查看产品资料 →绕线功率电阻器需要同时考虑连续工作功率、脉冲能量、寄生参数与散热条件，不能只比较额定瓦数。
2615 / 3816 / 4525 / 6327
SDM线绕功率电阻器 文件下载
降额曲线
特征
-
电阻范围：0.1 至 1.2KΩ。
-
抗雷击浪涌能力强。
-
高负载功率，可承受大功率负载
-
不燃环氧树脂热压封装，结构牢固
-
低噪音、低TRC、完美的稳定性和高可靠性
-
低噪音、低TRC、完美的稳定性和高可靠性
-
适用于自动化的表面贴装 (SMT) 操作
-
多种尺寸系列可供选择
-
可提供客户定制的无感线绕电阻器。
应用
-
微波通信防雷模块
-
通讯电源型号
-
大功率电源，雷击浪涌抑制电路
-
信号保护电路
-
机顶盒或其他终端设备供电
-
基站防雷击保护电路

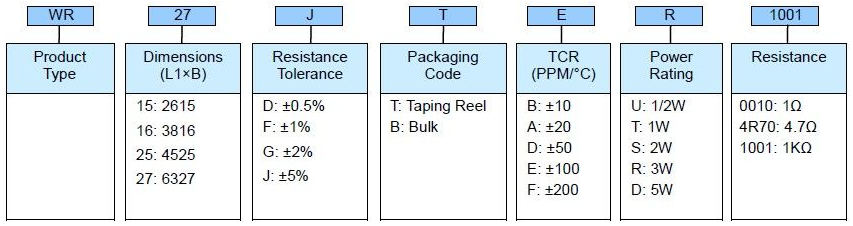

零件编号
标准电气规格
|
项目 类型 |
额定功率 |
工作温度 范围 |
最大限度。 工作电压 |
最大限度。 过载电压 |
介电 耐受电压 |
阻力范围 |
TCR (±PPM/°C) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| ±0.5% | ±1% | ±2% | ±5% | |||||||
| WR15 |
1/2W 1W |
-55 ~ +175℃ (+275℃ 可用) |
200V | 350V | 500V | 0.22Ω~150Ω |
±20 ±50 ±100 ±200 |
|||
| WR16 |
1W 2W |
-55 ~ +175℃ (+275℃ 可用) |
250V | 500V | 500V | 0.1Ω~200Ω |
±10 ±20 ±50 ±100 ±200 |
|||
| WR25 |
2W 3W |
-55 ~ +175℃ (+275℃ 可用) |
350V | 700V | 500V | 0.22Ω~1KΩ |
±10 ±20 ±50 ±100 ±200 |
|||
| WR27 |
3W 5W |
-55 ~ +175℃ (+275℃ 可用) |
500V | 800V | 500V | 0.1Ω~1.2KΩ |
±10 ±20 ±50 ±100 ±200 |
|||
型号核对与适用条件
连续与脉冲
分别核对持续功耗、脉冲波形、持续时间及重复频率。
工作频率
高频应用核对寄生电感、电容和对应测试条件。
安装与降额
确认散热结构、环境温度与制造商降额曲线。
具体规格、测试条件与订货选项，请以对应品牌、系列和完整型号的制造商文件为准。
相关技术资料
选型与采购常见问题
相同阻值的电阻能直接替换吗？
还需核对精度、温度系数、额定功率、工作电压、脉冲、封装和可靠性要求，并在实际电路中验证。
低阻值电阻为什么要关注连接方式？
测量回路中的导线与接触电阻会影响结果，应核对器件端子、焊盘以及两端或四端测量方式。
