光颉viking绕线功率电感器需要同时考虑连续工作功率、脉冲能量、寄生参数与散热条件，不能只比较额定瓦数。
特征
-
通过材料特性和结构设计实现高饱和电流。
-
低直流电阻，实现高转换效率和更低的温升。
-
磁屏蔽结构可实现高分辨率的 EMC 保护。
-
无卤素、无铅、符合 RoHS。
应用
-
智能手机，PAD。
-
薄型电源模块。
-
DC-DC 转换器。

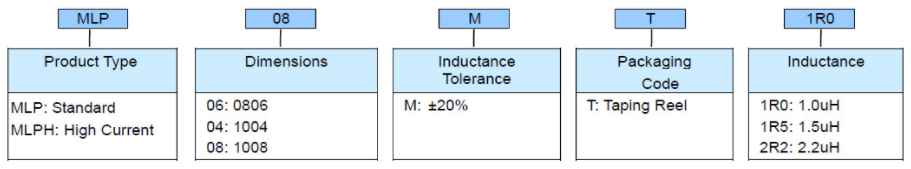

零件编号
标准电气规格
MLP06(0806) Wire Wound Type Power Inductor
| Codes | Inductance (μH) | Tolerance | Test Condition | DCR (mΩ) max. | Isat (A) max. | Irms (A) max. |
|---|---|---|---|---|---|---|
| R24 | 0.24 | ± 20% | 1MHz, 1V | 21 | 5.05 | 4.50 |
| R33 | 0.33 | ± 20% | 1MHz, 1V | 29 | 4.50 | 3.69 |
| R47 | 0.47 | ± 20% | 1MHz, 1V | 40 | 4.00 | 3.15 |
| R68 | 0.68 | ± 20% | 1MHz, 1V | 49 | 3.33 | 3.06 |
| 1R0 | 1.0 | ± 20% | 1MHz, 1V | 69 | 2.61 | 2.26 |
| 1R5 | 1.5 | ± 20% | 1MHz, 1V | 137 | 2.25 | 1.65 |
| 2R2 | 2.2 | ± 20% | 1MHz, 1V | 150 | 1.71 | 1.50 |
MLP04(1004) Wire Wound Type Power Inductor
| Codes | Inductance (μH) | Tolerance | Test Condition | DCR (mΩ) max. | Isat (A) max. | Irms (A) max. |
|---|---|---|---|---|---|---|
| R22 | 0.22 | ± 20% | 1MHz, 1V | 12.5 | 7.20 | 5.30 |
| R33 | 0.33 | ± 20% | 1MHz, 1V | 26 | 6.00 | 4.00 |
| R47 | 0.47 | ± 20% | 1MHz, 1V | 32 | 4.50 | 3.51 |
| R68 | 0.68 | ± 20% | 1MHz, 1V | 44 | 3.87 | 3.06 |
| 1R0 | 1.0 | ± 20% | 1MHz, 1V | 54 | 3.15 | 2.70 |
| 1R5 | 1.5 | ± 20% | 1MHz, 1V | 91 | 2.34 | 2.25 |
| 2R2 | 2.2 | ± 20% | 1MHz, 1V | 119 | 2.16 | 2.07 |
| 4R7 | 4.7 | ± 20% | 1MHz, 1V | 262 | 1.62 | 1.22 |
MLP08(1008) Wire Wound Type Power Inductor
| Codes | Inductance (μH) | Tolerance | Test Condition | DCR (mΩ) max. | Isat (A) max. | Irms (A) max. |
|---|---|---|---|---|---|---|
| R47 | 0.47 | ± 20% | 1MHz, 1V | 25 | 4.95 | 4.18 |
| R68 | 0.68 | ± 20% | 1MHz, 1V | 35 | 4.63 | 3.36 |
| 1R0 | 1.0 | ± 20% | 1MHz, 1V | 49 | 4.04 | 3.18 |
| 1R5 | 1.5 | ± 20% | 1MHz, 1V | 77 | 2.91 | 2.27 |
| 2R2 | 2.2 | ± 20% | 1MHz, 1V | 98 | 2.73 | 2.06 |
| 4R7 | 4.7 | ± 20% | 1MHz, 1V | 235 | 1.58 | 1.40 |
Operating Temperature range: -40°C to +125°C
