Viking排阻（CN、CNA系列）选型需分别核对阻值、初始精度、温度系数与稳定性，排阻还应区分绝对误差与匹配误差。
0201X2(平) / 0201X4(平) / 0402X4 / 0603X4 / 0402X4(凹) / 0603X4(凹)
厚膜阵列片式电阻器 - CN 系列 文件下载
降额曲线

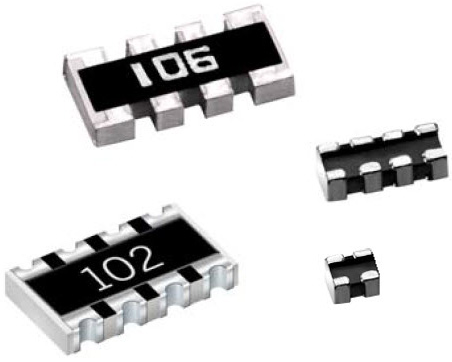

最常见的 0603 和 0402 尺寸提供凹形或凸形端子。0201 的尺寸为扁平型设计，为 4P2R 或 8P4R 提供高可靠性。芯片电阻阵列（网络）是包含同质电阻元件网络的单一封装器件。当在布局中应用多个相同的电阻器时，通常使用 R 阵列（R 网络）以方便和节省成本或空间。
范围
-
本规范适用于各种尺寸的以钌基为材料的矩形固定片式电阻器。
特征
-
体积小，重量轻。
-
降低组装成本并与贴片机匹配。
-
可靠性高，质量上乘。
-
适用于红外回流焊。
应用
-
娱乐
-
电脑及相关产品
-
通讯设备
-
电力设备
-
测量工具
建造

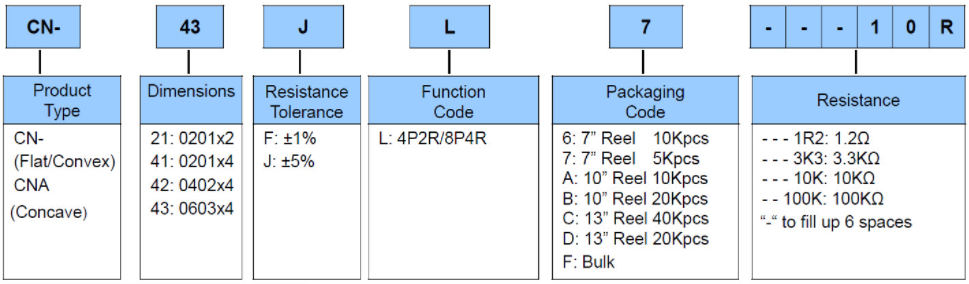

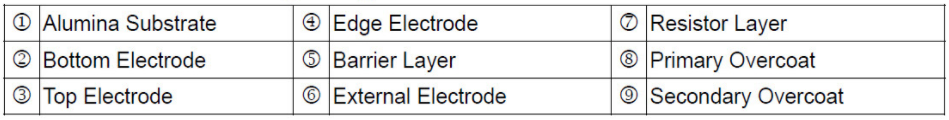

零件编号
标准电气规格
| 项目 类型 | 额定功率 70°C 跳线额定电流 | 工作温度 范围 | 最大限度。 工作电压 | 最大限度。 过载电压 | 电阻器数量 | 阻力范围 | TCR (PPM/°C) | |
|---|---|---|---|---|---|---|---|---|
| ±1% | ±5% | |||||||
| CN-21 | 1/32W | -55 ~ +125°C | 12.5V | 25V | 2 | —— | 3Ω – 9.1Ω | ±300 |
| 10Ω - 1MΩ | ±200 | |||||||
| 跳线：0.5A | 0Ω (<50mΩ) | —— | ||||||
| CN-41 | 1/32W | -55 ~ +125°C | 12.5V | 25V | 4 | 10Ω - 1MΩ | ±200 | |
| 跳线：0.5A | 0Ω (<50mΩ) | —— | ||||||
| CN-42 | 1/16W | -55 ~ +155°C | 25V | 50V | 4 | 10Ω - 1MΩ | 1Ω - 1MΩ | ±200 |
| 跳线：1A | 0Ω (<50mΩ) | —— | ||||||
| CN-43 | 1/10W | -55 ~ +155°C | 50V | 100V | 4 | 10Ω - 1MΩ | 1Ω - 1MΩ | ±200 |
| 跳线：1A | 0Ω (<50mΩ) | —— | ||||||
| CNA42 | 1/16W | -55 ~ +125°C | 50V | 100V | 4 | 10Ω - 1MΩ | ±200 | |
| 跳线：1A | 0Ω (<50mΩ) | —— | ||||||
| CNA43 | 1/16W | -55 ~ +155°C | 50V | 100V | 4 | 10Ω - 1MΩ | ±200 | |
| 跳线：1A | 0Ω (<50mΩ) | —— | ||||||
工作电压=√(P*R) 或最大。上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
