光颉viking贴片功率电感器（SDIA系列）

光颉viking贴片功率电感器（SDIA系列）需要同时考虑连续工作功率、脉冲能量、寄生参数与散热条件，不能只比较额定瓦数。

0310 / 0312 / 0315 / 0410 / 0412 / 0415 / 0418 / 0420 / 0430 / 0520 / 0528 / 0540 / 0610 / 0612 / 0620 / 0628 / 0645 / 0840



贴片功率电感器 - SDIA 系列 文件下载

SMD微型功率电感器，体积小，薄型，对应大电流，磁屏蔽结构。LCD显示器的防震结构，小尺寸DC-DC转换器，PDA。

特征

  • 小而薄的电感器。

  • 它对应于高电流。

  • 磁屏蔽结构。

  • 坚固的结构防震。

  • 额定直流电流：电感比初始值低 30% 时的电流。

  • 工作温度范围：-40 ~ 125°C

应用

  • 液晶显示器等

  • 适用于小型 DC 至 DC 转换器。

  • 掌上电脑。

电感和额定电流范围

- SDIA0310: 1.0 ~ 47μH, 1.40 ~ 0.22A
- SDIA0312: 1.5 ~ 47μH, 1.87 ~
0.27A - SDIA0315: 1.0 ~ 47μH, 2.10 ~ 0.32A ~ 0.25μA . -SDIA0310 ~ 22100 : 1.5 ~ 47 μH, 1.87 ~ 0.27A - SDIA0315: 1.0 ~ 47μH, 2.10 ~ 0.32A
~
0.25H ，2.61〜0.46A
- SDIA0415：1.0〜22μH，2.50〜0.68A
- SDIA0418：1.0〜47μH，4.00〜0.57A
- SDIA0420：1.0〜47μH，4.78〜0.74A
- SDIA0430：1.0〜100μH，5.26〜0.60A
- SDIA0520：1.0〜47μH，4.33〜0.81A
- SDIA0528：2.2〜47μH，5.50〜1.00A
- SDIA0540：1.0〜100μH，7.35〜0.75A
- SDIA0610：1.5〜22μH，2.40〜0.65A
- SDIA0612：3.3〜22μH， 1.80 ~
0.76A - SDIA0620: 1.0 ~ 47μH, 4.30 ~ 1.00A
- SDIA0628: 1.0 ~ 100μH, 6.70 ~ 0.65A
- SDIA0645: 2.2 ~ 100μH ~, 6.
- SDIA0840：1.4 ~ 680μH，10.0 ~ 0.30A
- 测试设备：
• L：HP4284A LCR 表
• DCR：毫欧表
- 25°C 时的电气规格

特征

- 额定直流电流：电感比初始值低 30% 时的电流。
- 工作温度范围：-40 ~ 125°C

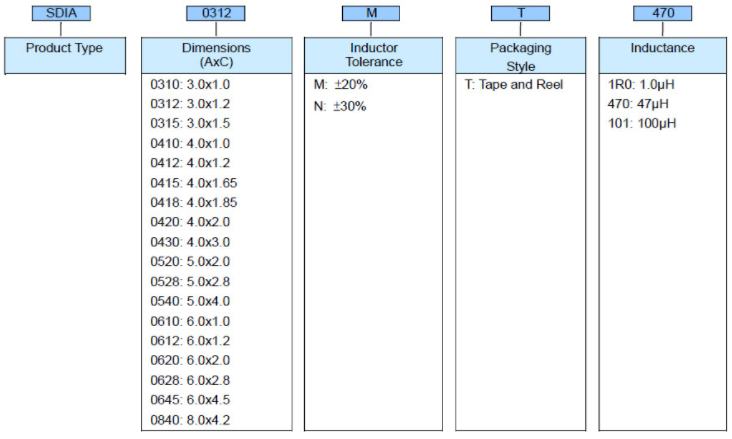

产品标识


标准电气规格

SDIA0310 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0310□T1R0 1.0 N 100KHz，0.25V 0.065 1.40
SDIA0310□T1R5 1.5 N 100KHz，0.25V 0.080 1.27
SDIA0310□T2R2 2.2 N 100KHz，0.25V 0.110 1.15
SDIA0310□T3R3 3.3 N 100KHz，0.25V 0.145 0.97
SDIA0310□T4R7 4.7 中、中 100KHz，0.25V 0.225 0.75
SDIA0310□T6R8 6.8 中、中 100KHz，0.25V 0.305 0.55
SDIA0310□T100 10 中、中 1KHz，0.25V 0.400 0.55
SDIA0310□T150 15 中、中 1KHz，0.25V 0.610 0.42
SDIA0310□T220 22 中、中 1KHz，0.25V 0.930 0.35
SDIA0310□T330 33 中、中 1KHz，0.25V 1.550 0.29
SDIA0310□T470 47 中、中 1KHz，0.25V 1.950 0.22

SDIA0312 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0312□T1R0 1.0 N 100KHz，0.25V 0.040 1.87
SDIA0312□T1R5 1.5 N 100KHz，0.25V 0.045 1.62
SDIA0312□T2R2 2.2 N 100KHz，0.25V 0.075 1.20
SDIA0312□T3R3 3.3 N 100KHz，0.25V 0.100 1.05
SDIA0312□T4R7 4.7 中、中 100KHz，0.25V 0.120 0.90
SDIA0312□T6R8 6.8 中、中 100KHz，0.25V 0.190 0.75
SDIA0312□T100 10 中、中 1KHz，0.25V 0.265 0.60
SDIA0312□T150 15 中、中 1KHz，0.25V 0.360 0.45
SDIA0312□T220 22 中、中 1KHz，0.25V 0.645 0.42
SDIA0312□T330 33 中、中 1KHz，0.25V 0.875 0.36
SDIA0312□T470 47 中、中 1KHz，0.25V 1.450 0.27

SDIA0315 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0315□T1R0 1.0 N 100KHz，0.25V 0.037 2.10
SDIA0315□T1R5 1.5 N 100KHz，0.25V 0.050 1.80
SDIA0315□T2R2 2.2 中、中 100KHz，0.25V 0.060 1.60
SDIA0315□T3R3 3.3 中、中 100KHz，0.25V 0.080 1.32
SDIA0315□T4R7 4.7 中、中 100KHz，0.25V 0.125 1.10
SDIA0315□T6R8 6.8 中、中 100KHz，0.25V 0.200 0.87
SDIA0315□T100 10 中、中 1KHz，0.25V 0.250 0.72
SDIA0315□T100-2 10 米 100KHz，0.25V 0.230 0.72
SDIA0315□T150 15 中、中 1KHz，0.25V 0.350 0.65
SDIA0315□T220 22 中、中 1KHz，0.25V 0.460 0.52
SDIA0315□T330 33 中、中 1KHz，0.25V 0.780 0.42
SDIA0315□T470 47 中、中 1KHz，0.25V 1.200 0.32

注：SDIA0315MT100-2 比初始值低 35% 时的电流


SDIA0315 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0315□T1R0 1.0 N 100KHz，0.25V 0.037 2.10
SDIA0315□T1R5 1.5 N 100KHz，0.25V 0.050 1.80
SDIA0315□T2R2 2.2 中、中 100KHz，0.25V 0.060 1.60
SDIA0315□T3R3 3.3 中、中 100KHz，0.25V 0.080 1.32
SDIA0315□T4R7 4.7 中、中 100KHz，0.25V 0.125 1.10
SDIA0315□T6R8 6.8 中、中 100KHz，0.25V 0.200 0.87
SDIA0315□T100 10 中、中 1KHz，0.25V 0.250 0.72
SDIA0315□T100-2 10 米 100KHz，0.25V 0.230 0.72
SDIA0315□T150 15 中、中 1KHz，0.25V 0.350 0.65
SDIA0315□T220 22 中、中 1KHz，0.25V 0.460 0.52
SDIA0315□T330 33 中、中 1KHz，0.25V 0.780 0.42
SDIA0315□T470 47 中、中 1KHz，0.25V 1.200 0.32

注：SDIA0315MT100-2电感比初始值低35%时的电流


SDIA0410 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0410□T1R0 1.0 N 100KHz，0.25V 0.056 2.00
SDIA0410□T1R5 1.5 N 100KHz，0.25V 0.070 1.68
SDIA0410□T2R2 2.2 中、中 100KHz，0.25V 0.085 1.20
SDIA0410□T3R3 3.3 中、中 100KHz，0.25V 0.100 1.10
SDIA0410□T4R7 4.7 中、中 100KHz，0.25V 0.140 0.95
SDIA0410□T6R8 6.8 中、中 100KHz，0.25V 0.200 0.80
SDIA0410□T100 10 中、中 1KHz，0.25V 0.300 0.62
SDIA0410□T220 22 中、中 1KHz，0.25V 0.570 0.45

SDIA0412 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0412□T1R0 1.0 N 100KHz，0.25V 0.050 2.61
SDIA0412□T1R5 1.5 N 100KHz，0.25V 0.065 2.10
SDIA0412□T2R2 2.2 N 100KHz，0.25V 0.080 1.76
SDIA0412□T3R3 3.3 N 100KHz，0.25V 0.110 1.72
SDIA0412□T4R7 4.7 N 100KHz，0.25V 0.125 1.15
SDIA0412□T6R8 6.8 中、中 100KHz，0.25V 0.198 0.85
SDIA0412□T100 10 中、中 1KHz，0.25V 0.265 0.80
SDIA0412□T150 15 中、中 1KHz，0.25V 0.340 0.56
SDIA0412□T220 22 中、中 1KHz，0.25V 0.587 0.46
SDIA0412□T470-1 47 米 100KHz，1V 1.104±20% 0.30

SDIA0415 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0415□T1R0 1.0 N 100KHz，0.25V 0.035 2.50
SDIA0415□T1R5 1.5 N 100KHz，0.25V 0.040 2.20
SDIA0415□T2R2 2.2 中、中 100KHz，0.25V 0.053 2.00
SDIA0415□T3R3 3.3 中、中 100KHz，0.25V 0.075 1.80
SDIA0415□T4R7 4.7 中、中 100KHz，0.25V 0.100 1.35
SDIA0415□T6R8 6.8 中、中 100KHz，0.25V 0.135 1.20
SDIA0415□T100 10 中、中 1KHz，0.25V 0.200 1.00
SDIA0415□T150 15 中、中 1KHz，0.25V 0.300 0.85
SDIA0415□T220 22 中、中 1KHz，0.25V 0.400 0.68

SDIA0418 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0418□T1R0 1.0 N 100KHz，0.25V 0.023 4.00
SDIA0418□T1R5 1.5 N 100KHz，0.25V 0.033 3.35
SDIA0418□T2R2 2.2 中、中 100KHz，0.25V 0.042 3.00
SDIA0418□T3R3 3.3 中、中 100KHz，0.25V 0.070 2.45
SDIA0418□T4R7 4.7 中、中 100KHz，0.25V 0.090 2.00
SDIA0418□T5R6 5.6 中、中 100KHz，0.25V 0.103 1.60
SDIA0418□T6R8 6.8 中、中 100KHz，0.25V 0.124 1.60
SDIA0418□T100 10 中、中 1KHz，0.25V 0.200 1.30
SDIA0418□T150 15 中、中 1KHz，0.25V 0.268 1.10
SDIA0418□T220 22 中、中 1KHz，0.25V 0.390 0.80
SDIA0418□T330 33 中、中 1KHz，0.25V 0.560 0.65
SDIA0418□T470 47 中、中 1KHz，0.25V 0.850 0.60
SDIA0418□T680 68 中、中 1KHz，0.25V 1.000 0.52
SDIA0418□T101 100 中、中 1KHz，0.25V 1.500 0.40
SDIA0418□T101-1 100 米 100KHz，1V 1.750 0.40

注：SDIA0418MT101-1 电感比初始值低 35% 时的电流


SDIA0420 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0420□T1R0 1.0 N 100KHz，0.25V 0.029 4.78
SDIA0420□T1R5 1.5 N 100KHz，0.25V 0.035 4.45
SDIA0420□T2R2 2.2 中、中 100KHz，0.25V 0.040 3.40
SDIA0420□T3R3 3.3 中、中 100KHz，0.25V 0.070 3.20
SDIA0420□T4R7 4.7 中、中 100KHz，0.25V 0.075 2.35
SDIA0420□T6R8 6.8 中、中 100KHz，0.25V 0.125 2.20
SDIA0420□T100 10 中、中 1KHz，0.25V 0.165 1.60
SDIA0420□T150 15 中、中 1KHz，0.25V 0.230 1.35
SDIA0420□T220 22 中、中 1KHz，0.25V 0.350 1.05
SDIA0420□T330 33 中、中 1KHz，0.25V 0.550 0.85
SDIA0420□T470 47 中、中 1KHz，0.25V 0.710 0.74

SDIA0430 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0430□T1R0 1.0 N 100KHz，0.25V 0.014 5.26
SDIA0430□T1R5 1.5 N 100KHz，0.25V 0.020 4.84
SDIA0430□T2R2 2.2 N 100KHz，0.25V 0.030 4.50
SDIA0430□T3R3 3.3 N 100KHz，0.25V 0.040 3.30
SDIA0430□T4R7 4.7 N 100KHz，0.25V 0.060 2.90
SDIA0430□T6R8 6.8 中、中 100KHz，0.25V 0.090 2.75
SDIA0430□T100 10 中、中 1KHz，0.25V 0.100 1.95
SDIA0430□T150 15 中、中 1KHz，0.25V 0.190 1.65
SDIA0430□T220 22 中、中 1KHz，0.25V 0.225 1.30
SDIA0430□T330 33 中、中 1KHz，0.25V 0.330 1.10
SDIA0430□T470 47 中、中 1KHz，0.25V 0.445 0.95
SDIA0430□T680 68 中、中 1KHz，0.25V 0.868 0.72
SDIA0430□T820 82 中、中 1KHz，0.25V 1.060 0.66
SDIA0430□T101 100 中、中 1KHz，0.25V 1.150 0.60

SDIA0520 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0520□T1R0 1.0 N 100KHz，0.25V 0.020 4.33
SDIA0520□T1R5 1.5 N 100KHz，0.25V 0.026 4.10
SDIA0520□T2R2 2.2 中、中 100KHz，0.25V 0.038 3.85
SDIA0520□T3R3 3.3 中、中 100KHz，0.25V 0.046 3.25
SDIA0520□T4R7 4.7 中、中 100KHz，0.25V 0.065 2.40
SDIA0520□T6R8 6.8 中、中 100KHz，0.25V 0.092 2.10
SDIA0520□T8R2 8.2 中、中 100KHz，0.25V 0.100 1.90
SDIA0520□T100 10 中、中 1KHz，0.25V 0.125 1.80
SDIA0520□T150 15 中、中 1KHz，0.25V 0.180 1.44
SDIA0520□T220 22 中、中 1KHz，0.25V 0.250 1.18
SDIA0520□T330 33 中、中 1KHz，0.25V 0.370 0.97
SDIA0520□T470 47 中、中 1KHz，0.25V 0.560 0.81

SDIA0528 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0528□T2R2 2.2 N 100KHz，0.25V 0.035 5.50
SDIA0528□T3R3 3.3 N 100KHz，0.25V 0.045 4.50
SDIA0528□T4R7 4.7 N 100KHz，0.25V 0.030 3.80
SDIA0528□T6R8 6.8 中、中 100KHz，0.25V 0.070 3.20
SDIA0528□T100 10 中、中 1KHz，0.25V 0.100 2.80
SDIA0528□T220 22 中、中 1KHz，0.25V 0.200 1.80
SDIA0528□T330 33 中、中 1KHz，0.25V 0.300 1.40
SDIA0528□T470 47 中、中 1KHz，0.25V 0.460 1.00

SDIA0540 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0540□T1R0 1.0 N 100KHz，0.25V 0.012 7.35
SDIA0540□T1R5 1.5 N 100KHz，0.25V 0.015 6.40
SDIA0540□T2R2 2.2 中、中 100KHz，0.25V 0.019 5.00
SDIA0540□T3R3 3.3 中、中 100KHz，0.25V 0.024 4.00
SDIA0540□T4R7 4.7 中、中 100KHz，0.25V 0.030 3.50
SDIA0540□T6R8 6.8 中、中 100KHz，0.25V 0.043 2.90
SDIA0540□T100 10 中、中 1KHz，0.25V 0.064 2.35
SDIA0540□T150 15 中、中 1KHz，0.25V 0.086 2.00
SDIA0540□T220 22 中、中 1KHz，0.25V 0.129 1.60
SDIA0540□T330 33 中、中 1KHz，0.25V 0.188 1.30
SDIA0540□T470 47 中、中 1KHz，0.25V 0.272 1.10
SDIA0540□T680 68 中、中 1KHz，0.25V 0.400 0.90
SDIA0540□T101 100 中、中 1KHz，0.25V 0.560 0.75
SDIA0540□T101-1 100 中、中 100KHz，0.25V 0.560 0.75

注：SDIA0540□T101-1 电感比初始值低35%时的电流


SDIA 0610 型（□：公差）（电气特性）

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0610□T1R5 1.5 N 100KHz，0.25V 0.090 2.40
SDIA0610□T2R2 2.2 N 100KHz，0.25V 0.110 1.90
SDIA0610□T3R3 3.3 N 100KHz，0.25V 0.135 1.60
SDIA0610□T4R7 4.7 N 100KHz，0.25V 0.165 1.30
SDIA0610□T6R8 6.8 中、中 100KHz，0.25V 0.220 1.20
SDIA0610□T100 10 中、中 1KHz，0.25V 0.270 1.00
SDIA0610□T220 22 中、中 1KHz，0.25V 0.580 0.65

SDIA 0612 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0612□T3R3 3.3 N 100KHz，0.25V 0.105 1.80
SDIA0612□T4R7 4.7 N 100KHz，0.25V 0.125 1.60
SDIA0612□T6R8 6.8 中、中 100KHz，0.25V 0.165 1.30
SDIA0612□T100 10 中、中 1KHz，0.25V 0.200 1.00
SDIA0612□T150 15 中、中 1KHz，0.25V 0.295 0.80
SDIA0612□T220 22 中、中 1KHz，0.25V 0.469 0.76

SDIA 0620 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0620□T1R0 1.0 N 100KHz，0.25V 0.020 4.30
SDIA0620□T1R5 1.5 N 100KHz，0.25V 0.025 4.25
SDIA0620□T2R2 2.2 N 100KHz，0.25V 0.035 3.75
SDIA0620□T3R3 3.3 N 100KHz，0.25V 0.045 3.15
SDIA0620□T4R7 4.7 N 100KHz，0.25V 0.058 3.00
SDIA0620□T5R6 5.6 中、中 100KHz，0.25V 0.070 2.40
SDIA0620□T6R8 6.8 中、中 100KHz，0.25V 0.085 2.20
SDIA0620□T100 10 中、中 1KHz，0.25V 0.120 1.75
SDIA0620□T150 15 中、中 1KHz，0.25V 0.160 1.50
SDIA0620□T220 22 中、中 1KHz，0.25V 0.240 1.25
SDIA0620□T330 33 中、中 1KHz，0.25V 0.400 1.10
SDIA0620□T470 47 中、中 1KHz，0.25V 0.500 1.00

SDIA 0628 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0628□T1R0 1.0 N 100KHz，0.25V 0.012 6.70
SDIA0628□T1R5 1.5 N 100KHz，0.25V 0.016 6.00
SDIA0628□T2R2 2.2 N 100KHz，0.25V 0.020 5.10
SDIA0628□T3R3 3.3 N 100KHz，0.25V 0.025 3.63
SDIA0628□T4R7 4.7 N 100KHz，0.25V 0.033 3.00
SDIA0628□T6R8 6.8 中、中 100KHz，0.25V 0.056 2.60
SDIA0628□T6R8-1 6.8 米 1KHz，0.25V 0.047 2.60
SDIA0628□T100 10 中、中 1KHz，0.25V 0.078 2.05
SDIA0628□T150 15 中、中 1KHz，0.25V 0.125 1.75
SDIA0628□T180 18 中、中 1KHz，0.25V 0.130 1.55
SDIA0628□T220 22 中、中 1KHz，0.25V 0.140 1.45
SDIA0628□T270 27 中、中 1KHz，0.25V 0.180 1.40
SDIA0628□T330 33 中、中 1KHz，0.25V 0.220 1.36
SDIA0628□T470 47 中、中 1KHz，0.25V 0.280 1.15
SDIA0628□T680 68 中、中 1KHz，0.25V 0.450 0.95
SDIA0628□T820 82 中、中 1KHz，0.25V 0.550 0.80
SDIA0628□T101 100 中、中 1KHz，0.25V 0.670 0.65

SDIA0645 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0645□T2R2 2.2 N 100KHz，0.25V 0.021 6.00
SDIA0645□T3R3 3.3 N 100KHz，0.25V 0.023 5.20
SDIA0645□T4R7 4.7 中、中 100KHz，0.25V 0.026 4.00
SDIA0645□T4R7-1 4.7 中、中 100KHz，0.25V 0.025 5.20
SDIA0645□T6R8 6.8 中、中 100KHz，0.25V 0.040 3.80
SDIA0645□T100 10 中、中 1KHz，0.25V 0.046 3.10
SDIA0645□T150 15 中、中 1KHz，0.25V 0.070 2.50
SDIA0645□T220 22 中、中 1KHz，0.25V 0.107 2.00
SDIA0645□T330 33 中、中 1KHz，0.25V 0.141 1.65
SDIA0645□T470 47 中、中 1KHz，0.25V 0.211 1.40
SDIA0645□T560 56 中、中 1KHz，0.25V 0.221 1.30
SDIA0645□T680 68 中、中 1KHz，0.25V 0.304 1.10
SDIA0645□T101 100 中、中 1KHz，0.25V 0.466 0.90
SDIA0645□T151 150 中、中 1KHz，0.25V 0.600 0.60
SDIA0645□T151-1 150 米 100KHz，1V 0.580 0.90
SDIA0645□T221 220 中、中 1KHz，0.25V 1.100 0.80

注：SDIA0645MT4R7-1 / SDIA0645MT151-1 电感比初始值低35%时的电流


SDIA0840 Type(□:Tolerance) (电气特性)

零件号 升 (μH) 宽容 测试条件 直流电阻 (Ω) ± 30% IDC (A) 最大值
SDIA0840□T1R4 1.4 N 100KHz，0.25V 0.007 10.00
SDIA0840□T2R2 2.2 中、中 100KHz，0.25V 0.012 8.10
SDIA0840□T3R3 3.3 中、中 100KHz，0.25V 0.017 6.50
SDIA0840□T4R7 4.7 中、中 100KHz，0.25V 0.020 5.90
SDIA0840□T5R6 5.6 中、中 100KHz，0.25V 0.024 5.50
SDIA0840□T6R8 6.8 中、中 100KHz，0.25V 0.028 4.55
SDIA0840□T100 10 中、中 1KHz，0.25V 0.034 3.80
SDIA0840□T100-1 10 米 100KHz，1V 0.034 3.80
SDIA0840□T150 15 中、中 1KHz，0.25V 0.056 2.95
SDIA0840□T220 22 中、中 1KHz，0.25V 0.074 2.40
SDIA0840□T330 33 中、中 1KHz，0.25V 0.100 2.05
SDIA0840□T330-1 33 米 100KHz，0.5V 0.100 2.05
SDIA0840□T390 39 中、中 1KHz，0.25V 0.107 1.95
SDIA0840□T470 47 中、中 1KHz，0.25V 0.158 1.75
SDIA0840□T560 56 中、中 1KHz，0.25V 0.148 1.55
SDIA0840□T680 68 中、中 1KHz，0.25V 0.196 1.45
SDIA0840□T101 100 中、中 1KHz，0.25V 0.295 1.15
SDIA0840□T151 150 中、中 1KHz，0.25V 0.470 1.10
SDIA0840□T221 220 中、中 1KHz，0.25V 0.660 0.85
SDIA0840□T221-1 220 米 1KHz，0.25V 0.599 0.80
SDIA0840□T221-2 220 米 1KHz，0.25V 0.660 1.00
SDIA0840□T331 330 中、中 1KHz，0.25V 0.970 0.68
SDIA0840□T471 470 中、中 1KHz，0.25V 1.400 0.60
SDIA0840□T681 680 中、中 1KHz，0.25V 2.200 0.30

注：SDIA0840MT100-1 电感比初始值低 35% 时的电流


型号核对与适用条件

连续与脉冲

分别核对持续功耗、脉冲波形、持续时间及重复频率。

工作频率

高频应用核对寄生电感、电容和对应测试条件。

安装与降额

确认散热结构、环境温度与制造商降额曲线。

具体规格、测试条件与订货选项，请以对应品牌、系列和完整型号的制造商文件为准。

相关技术资料

深入解析光颉Viking SDIA系列电感器的技术规格与应用实践光颉Viking AL系列电感器：高性能磁性元件助力电源设计革新光颉Viking SDIA系列贴片功率电感器：高效能与小型化的完美结合光颉Viking贴片功率电感器SDIA系列参数与应用

选型与采购常见问题

怎样查找具体型号的资料？

先确认品牌、系列和完整型号，通过产品分类或搜索查找对应规格与应用资料。

咨询选型需要提供什么？

提供完整型号或目标参数、电路用途、工作条件和安装要求；采购还应说明数量、包装和目标交期。
