Viking排阻（TFAN系列）选型需分别核对阻值、初始精度、温度系数与稳定性，排阻还应区分绝对误差与匹配误差。
0603X4
薄膜阵列片式电阻器 - TFAN 系列 文件下载
降额曲线
等效电路图 - 薄膜阵列片式电阻器（TFAN 系列）

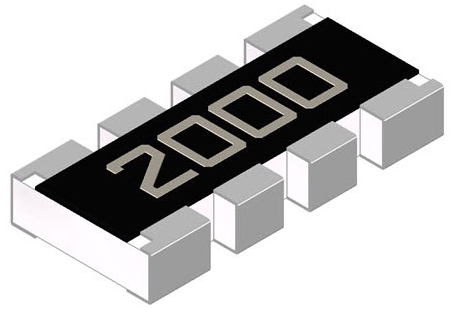

薄膜高精度电阻阵列，非常精确的电阻网络，具有严格的公差，采用高科技薄膜技术的低 TCR。小尺寸的电阻阵列。
特征
-
先进的薄膜技术。
-
非常严格的公差低至 ±0.1%。
-
低至 ±10PPM/°C 的极低 TCR。
-
TCR 跟踪低至 15ppm(±7.5ppm)，容差匹配低至 0.1%(±0.05%)。
-
符合 RoHS 标准的组件，与无铅 (Pb) 兼容。
应用
-
分压器
-
反馈电路
-
信号调理

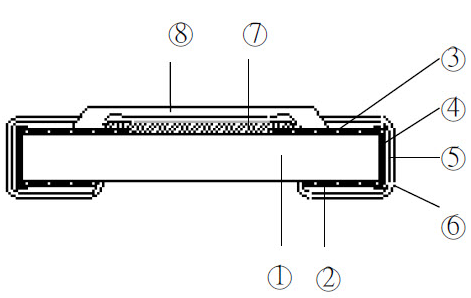

建造
零件编号
精度等级表
| 公差等级 | TCR等级 | ||||||
|---|---|---|---|---|---|---|---|
| 代码 | 绝对公差 | 公差匹配 | 电阻值 | 代码 | 绝对 TCR | TCR 追踪 | 电阻值 |
| B0 | ±0.1% | 不适用 | 24.9~100K | B0 | ±10ppm | 不适用 | 24.9~2K |
| B3 | ±0.1% | 0.1% | 24.9~100K | B3 | ±10ppm | 15ppm | 24.9~2K |
| C0 | ±0.25% | 不适用 | 24.9~100K | N0 | ±15ppm | 不适用 | 24.9~2K |
| C2 | ±0.25% | 0.25% | 24.9~100K | N3 | ±15ppm | 15ppm | 24.9~2K |
| C3 | ±0.25% | 0.1% | 24.9~100K | C0 | ±25ppm | 不适用 | 24.9~100K |
| D0 | ±0.5% | 不适用 | 24.9~100K | C2 | ±25ppm | 25ppm | 24.9~100K |
| D1 | ±0.5% | 0.5% | 24.9~100K | C3 | ±25ppm | 15ppm | 24.9~100K |
| D2 | ±0.5% | 0.25% | 24.9~100K | D0 | ±50ppm | 不适用 | 24.9~100K |
| F0 | ±1% | 不适用 | 24.9~100K | D1 | ±50ppm | 50ppm | 24.9~100K |
| F1 | ±1% | 0.5% | 24.9~100K | D2 | ±50ppm | 25ppm | 24.9~100K |
标准电气规格
| 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 阻力范围 | TCR (PPM/°C) | |||
|---|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| TFAN43 | 1/16W | -55 ~ +155°C | 50V | 100V | 24.9Ω~100KΩ | ±25 ±50 | |||
特殊电气规格
| 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 阻力范围 | TCR (PPM/°C) | |||
|---|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| TFAN43 | 1/16W | -55 ~ +155°C | 50V | 100V | 24.9Ω~2KΩ | ±10 ±15 | |||
工作电压=√(P*R) 或最大。上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
