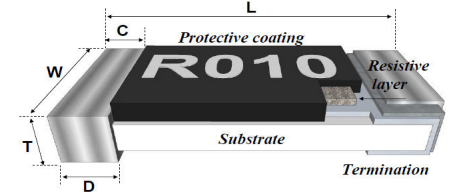

贴片电阻的结构组成有哪些

（1） 基板：

基板材料通常为96%氧化铝陶瓷。除了良好的电绝缘外，衬底在高温下也具有优异的导热性。它具有电气性能和机械强度的特点。此外，基板应平整，划线应准确。充分确保电阻符合标准。电极膏印刷在指定位置。

（2） 电阻膜：

它用具有一定电阻率的电阻膏印刷在陶瓷基底上并烧结。RuO2通常用作电阻浆料。

（3） 保护膜：

保护膜覆盖在电阻器膜上，以便于电阻器本体的维护。一方面，它起到机械设备维护的作用，另一方面，使电阻器的表面层具有介电强度，以防止电阻器与相邻电导体之间的接触导致的常见故障。

在整个过渡层的过渡过程中，还可以避免过渡溶液对电阻膜的腐蚀，从而降低电阻的特性。保护膜一般为低熔点层压玻璃浆料，通过包装和印刷进行煅烧。

（4） 电极：

为了保证电阻器良好的可焊性和可靠性，通常采用三层电极结构：内部。中等的外部电极。内电极是连接电阻体的内电极，其电极材料应选择与电阻膜接触电阻小、与陶瓷基板附着力强、耐化学性好、易于电镀的材料。通常用银钯铝合金包装、印刷和煅烧。内层是电镀镍层，也称为阻挡层。
