贴片电阻封装/尺寸/功率介绍

贴片电阻功率与尺寸对应表

电阻封装尺寸与功率关系,通常来说:

0201 1/20W

0402 1/16W

0603 1/10W

0805 1/8W

1206 1/4W

电容电阻外形尺寸与封装的对应关系是:

0402=1.0x0.5

0603=1.6x0.8

0805=2.0x1.2

1206=3.2x1.6

1210=3.2x2.5

1812=4.5x3.2

2225=5.6x6.5

常规贴片电阻(部分)

常规的贴片电阻的标准封装及额定功率如下表：

英制(mil) 公制(mm) 额定功率(W)@ 70°C

0201 0603 1/20

0402 1005 1/16

0603 1608 1/10

0805 2012 1/8

1206 3216 1/4

1210 3225 1/3

1812 4832 1/2

2010 5025 3/4

2512 6432 1

国内贴片电阻的命名方法： 如：

1、5%精度的命名：RS-05K102JT

2、1％精度的命名：RS-05K1002FT

R －表示电阻

S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,

102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装

1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W)

1206 20欧1/4 *4 5欧1w 120

贴片电阻的封装与功率关系贴片电阻的封装与功率关系如下表：

封装 额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列 提升功率系列

     0201 0603 1/20W / 25

  0402 1005 1/16W / 50

  0603 1608 1/16W 1/10W 50

  0805 2012 1/10W 1/8W 150

  1206 3216 1/8W 1/4W 200

  1210 3225 1/4W 1/3W 200

  1812 4832 1/2W / 200

  2010 5025 1/2W 3/4W 200

  2512 6432 1W / 200

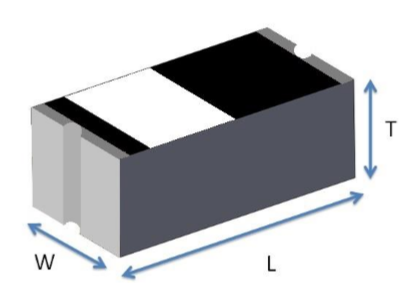

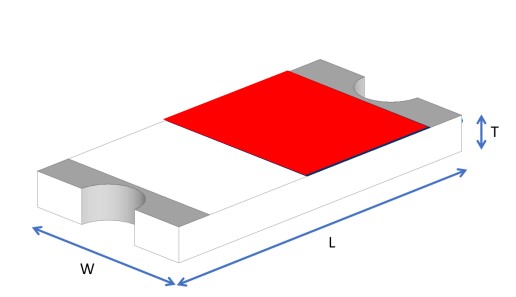

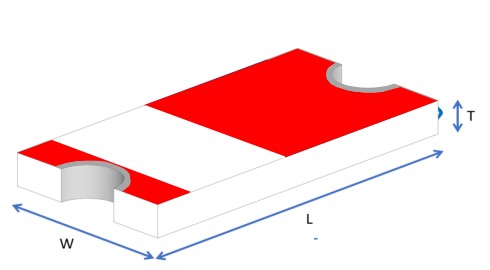

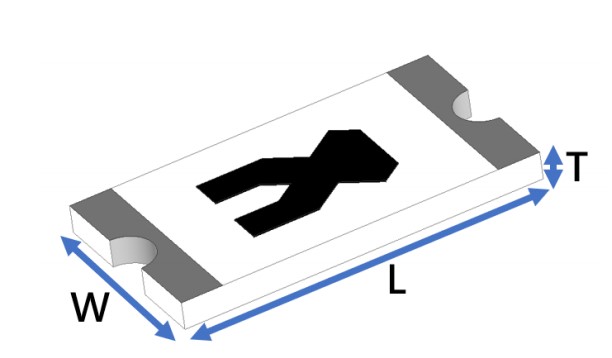

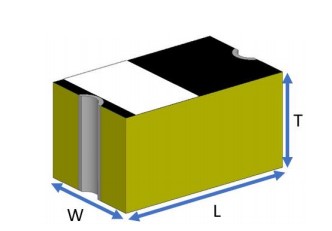

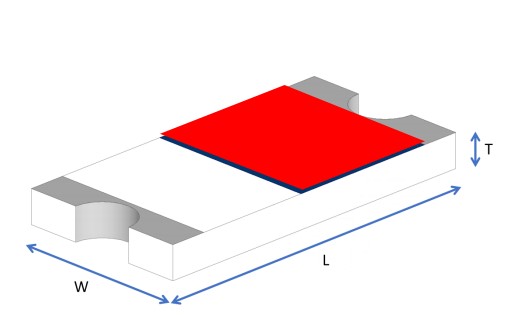

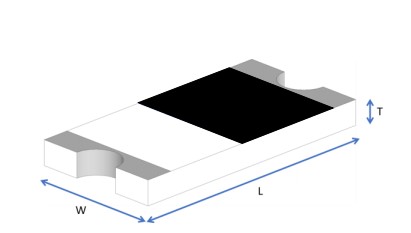

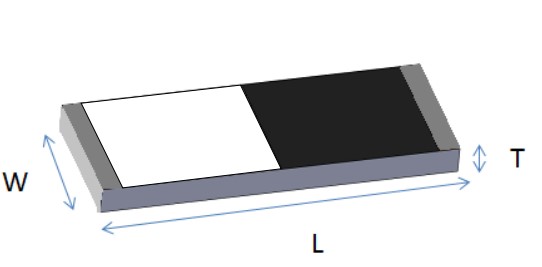

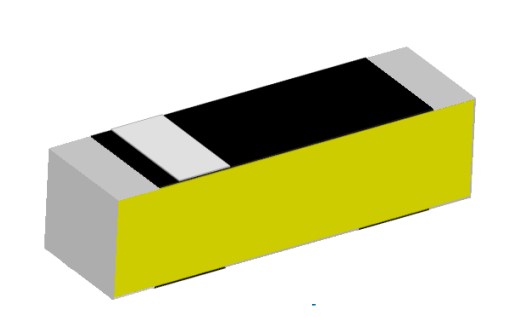

贴片电阻封装与尺寸

  贴片电阻的封装与尺寸如下表：

  英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)

     0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

  0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

  0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

  0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

  1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

  1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

  1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

  2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

  2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20
